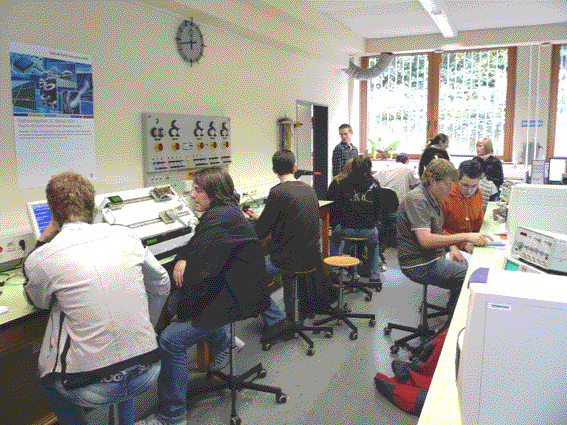

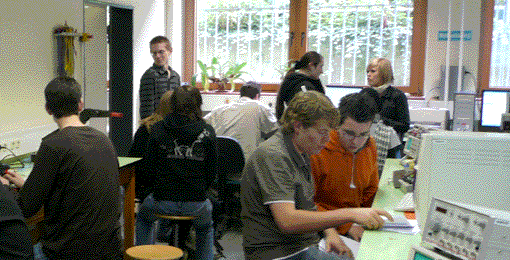

Workshop 4:
Steuerungstechnik -- manchmal sind es Kleinigkeiten
...
![](images/itr3.gif)
![](images/itr1.gif)
![](images/itr2.gif)
Was wurde geboten?
1. Kleine PCs -- nicht nur zum Spielen.
(Es durfte auch programmiert werden ...)
2. Entwerfen mit programmierbaren Schaltkreisen.
(Natürlich haben wir mit etwas
Einfachem angefangen ...)
![](images/lab01x.gif)
![](images/lab07.gif)
Objekt 1 -- ein Industrie-PC
mit Mini-ITX-Motherboard.
![](images/exp_1_2.gif)

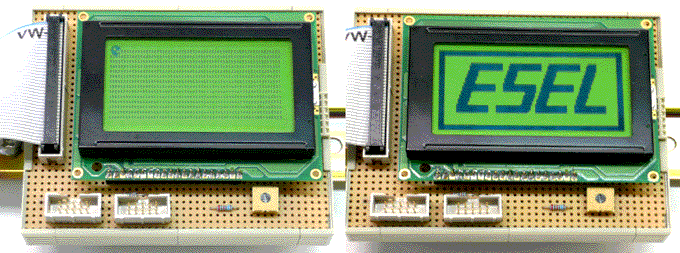

Demonstrationsbeispiel: Ansteuerung
einer graphischen LCD-Anzeige mit Businterface. Links
PacMan-Demo, rechts Graphik-Demo. Versuche: Elementare Graphik
in C.

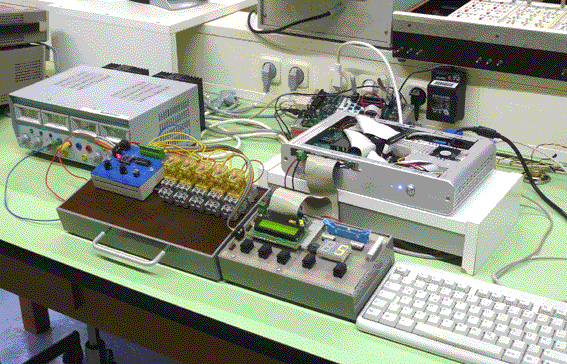

Objekt 2 -- ein Nano-ITX-Motherboard mit Versuchstafeln.
![](images/nano2.gif)
Demonstrationsbeispiel: Ziehen von Lottozahlen.
Versuche: Programmieren in C (Tasten - Anzeigen - Relais).

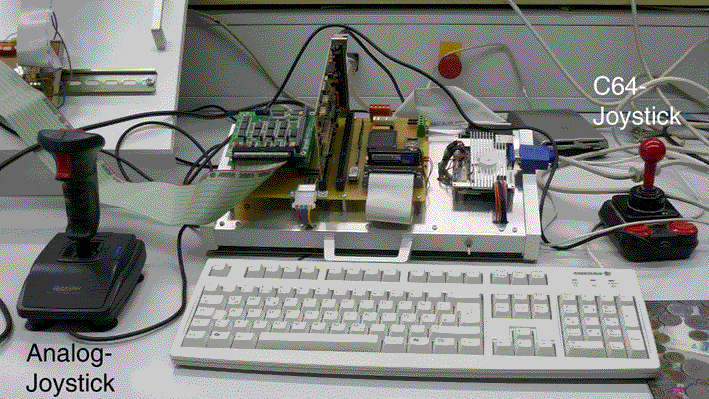

Objekt 3 -- ein Pico-ITX-Motherboard
mit ATA-to-ISA-Adapter.
![](images/exp_3_6.gif)
Eingesetzt sind zwei PC/104-Module und eine ISA-E-A-Steckkarte,
die eine Parallelschnittstelle und einen Game Port unterstützt.

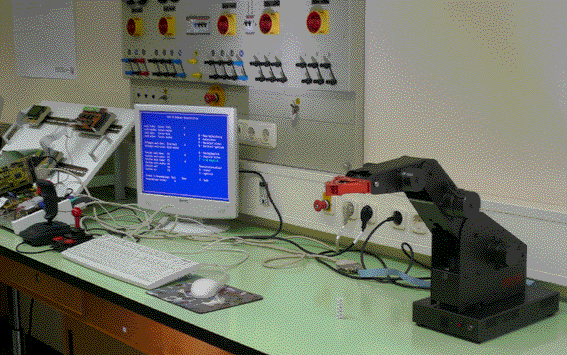

Angeschlossene Geräte: Roboter
(Parallelschnittstelle), analoger Joystick (Game Port),
C64-Joystick (PC/104-E-A--Modul).
![](images/lab03x.gif)
![](images/exp_3_4.gif)

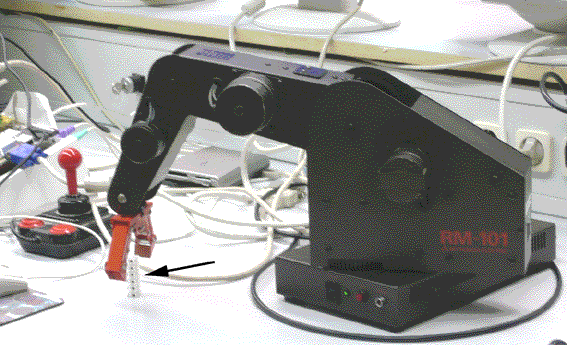

Der Roboter beim Greifen eines Demonstrationsobjekts
(Pfeil).

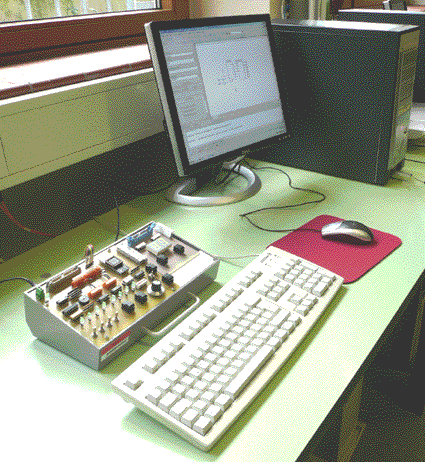

Objekt 4 -- Schaltkreisentwurf
und Erprobung (an zwei Arbeitsplätzen).
![](images/lab08.gif)
|
